昆仑芯科技NPU架构负责人王京

线上的朋友好，我是王京——昆仑芯科技NPU架构负责人，今天的分享主要围绕新一代架构昆仑芯XPU-R。

AI无处不在

AI在最近十年左右蓬勃发展，一开始在学术界、算法上有很多突破，随后在语音、图像、自然语言处理等多个领域的准确率均实现大幅度提升，甚至在一些评价标准上超过了人的能力。这使AI技术得到了很多落地应用机会，同时也有更多更好的AI算法出现，更好地服务这个产业。

可以说AI已经成为一个应用非常广泛的技术，这也是我们要用AI做一款通用计算架构的原因。

首先，我们认为AI算法的应用场景足够广阔，值得为此去设计一款针对AI通用的架构，这是基础。

其次，已有的传统处理器架构解决方案实际上不太能满足AI的计算需求。

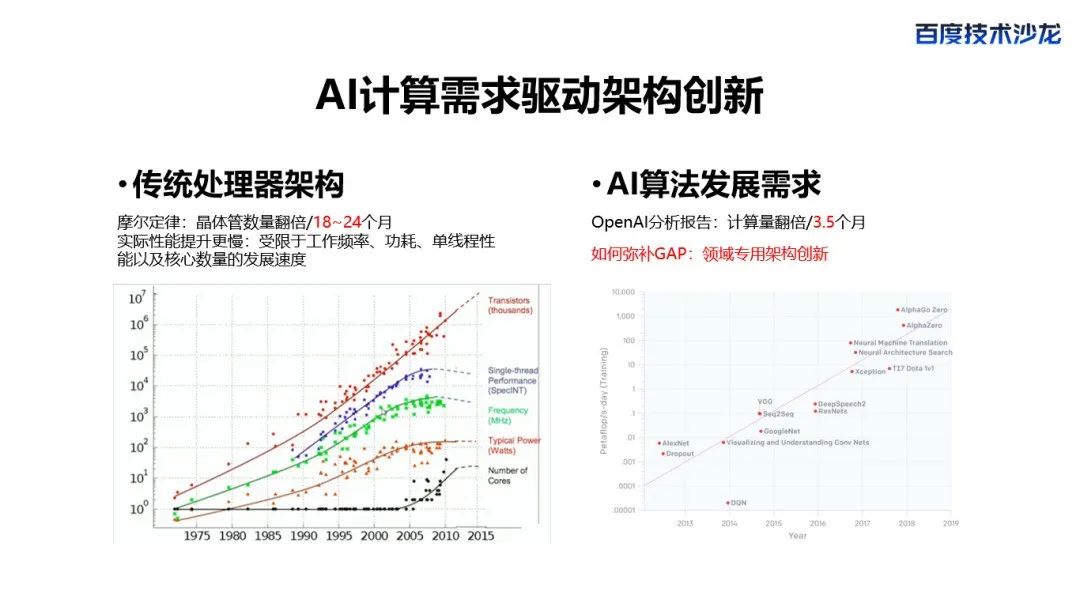

这张图（下图右）是近些年来AI算法对算力的一些要求，可以看到增长非常快，基本上是每3.5个月，对AI算法计算量的要求就翻一倍。

这张图（上图左）是传统处理器细分的一些性能指标提升的情况，可以看到很多曲线已经出现了明显的瓶颈。

比较影响处理器性能的几个因素，比如工作频率、单线程的性能以及核心数量的提升速度，其实都没办法做到很高的速率。这是物理上的限制，因为频率没办法无限制地提高。工作频率的提高取决于底层晶体管充放电的速度，这是有一定瓶颈的。工作频率的提升会导致芯片的功耗增大，对散热问题也是一个非常大的挑战。

从技术上来讲，单核性能在技术上的突破也已经到了瓶颈。目前单线程已经做得很好，包括一些分支跳转的推测执行技术，这些技术上来之后，单线程性能还如何继续发展？并没有一个非常明确的答案。

综合来看，传统处理器的架构很难追上AI算法的需求。即使先不考虑这些技术，只看晶体管数量，18到24个月翻一倍的速度也追不上AI算力发展的需求。也就是说，AI算法应用已经足够广阔，它需要一个计算架构，但现有的这些计算架构又没办法满足它的需求。

正是这样一个契机，我们可以在AI领域做一款全新的、领域专用的计算架构，这也是我们团队十年来做的一件事。

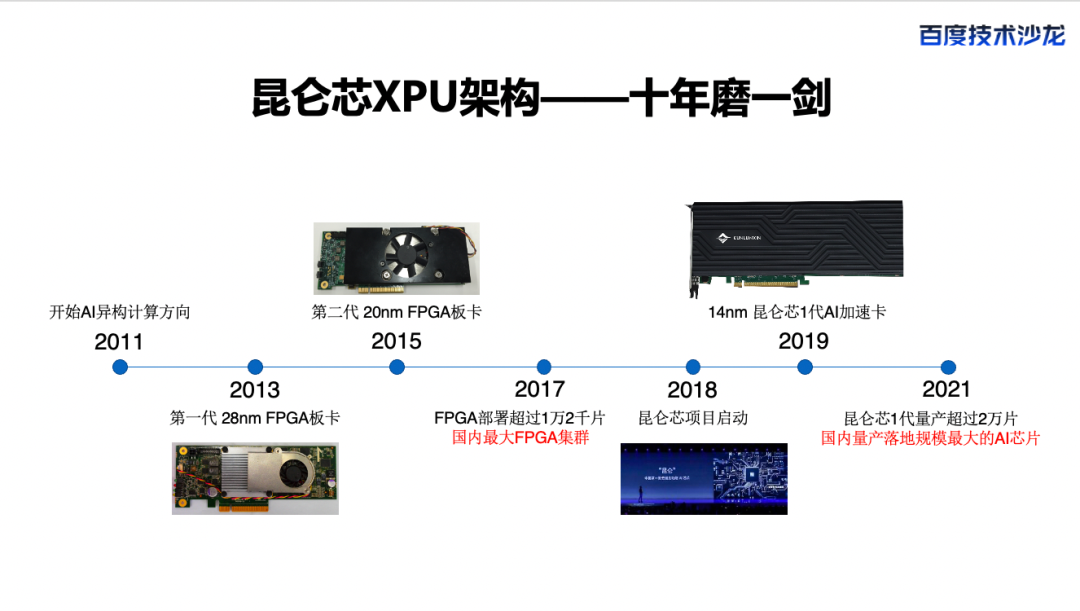

2011年我们开始做AI异构方向的相关工作，是非常早的一个时间点，AI浪潮刚刚起步。在这么一个时间点，我们就已经开始尝试用异构计算方法做一款自定义的计算架构为AI加速，这是非常领先的。

在这个期间，我们以FPGA为平台。FPGA究竟是什么？简单来说，它是一个可编程的芯片。这个编程编的是电路结构，而不是软件代码。我们可以依托它的可编程性实现想要的计算架构。

在我们技术开始迭代的初期，利用FPGA的可编程性去实现架构是比较好的选择——它不涉及流片之类的问题，是一个比较成熟的商业产品，只需要专注于这个架构本身。我们做的事情主要是专注于怎么把这个电路架构设计好，那段时间我们迭代了很多个版本。

2013年，有第一代基于28nm的FPGA加速卡，我们也发现了更好的架构设计，使AI的计算效率能够成倍提升。

首先，肯定是要仔细分析AI算子的计算特点以及访存特点。同时，我们也发现在AI领域，尤其是推理领域，定点化是一个非常关键的技术，这可以使得我们的核心计算单元从浮点转向定点，由此实现能耗效率的飞跃。

早在2013、2014年，我们就开始做这种定点化的工作，直到2016年GPU才在Pascal架构上首次引用了定点支持，可见我们在这一方面是非常领先的。

2015年，我们推出第二代基于20nm的FPGA板卡，当时这代产品相对于同时代的GPU有2倍以上的性能优势。

经过多年积累，2017年我们逐个突破了各种各样的AI领域场景——从语音到推荐类、图像类、自动驾驶类的场景，逐渐做到了AI领域内全场景的支持。

也是基于这一点，2017年，我们整体的FPGA部署超过了一万两千片，是当时国内最大的FPGA集群。2017年，我们的架构已经基本达到在AI领域内通用的水平，可以说这个架构整体的成熟度已经比较高了。

然而，FPGA平台也出现了一些不足之处。作为一个商业产品，它制造出来时的规格是确定的，然而我们想要有更大的空间、更大的自由度，让我们的架构更好地发挥能力。由于我们在FPGA上已经做了足够多的迭代，所以当时我们做好准备跳过FPGA完全自主地定义芯片的spec。也就是从那时候，我们转向了自研芯片。

2018年，昆仑芯项目正式启动。2019年，我们一次性流片成功，昆仑芯1代AI加速芯片，以及对应的AI加速卡产品也出来了。经过加速卡的调试以及相关软硬件产品和生态的完善，2021年第一代产品取得了非常好的成果，量产超过两万片，也是国内量产落地最大的、规模最大的AI芯片。

这就是我们十年来在AI加速通用架构领域积累和成长的过程。在这个过程中，我们总结出了几点经验。从产品定位上讲，如果要使产品或技术架构有长期生命力，有几点非常重要。

这就是我们产品的定位，也是我们已经能做到的产品的特点。从技术本身来说，无论是学界还是产业界，都非常认可我们的技术能力。

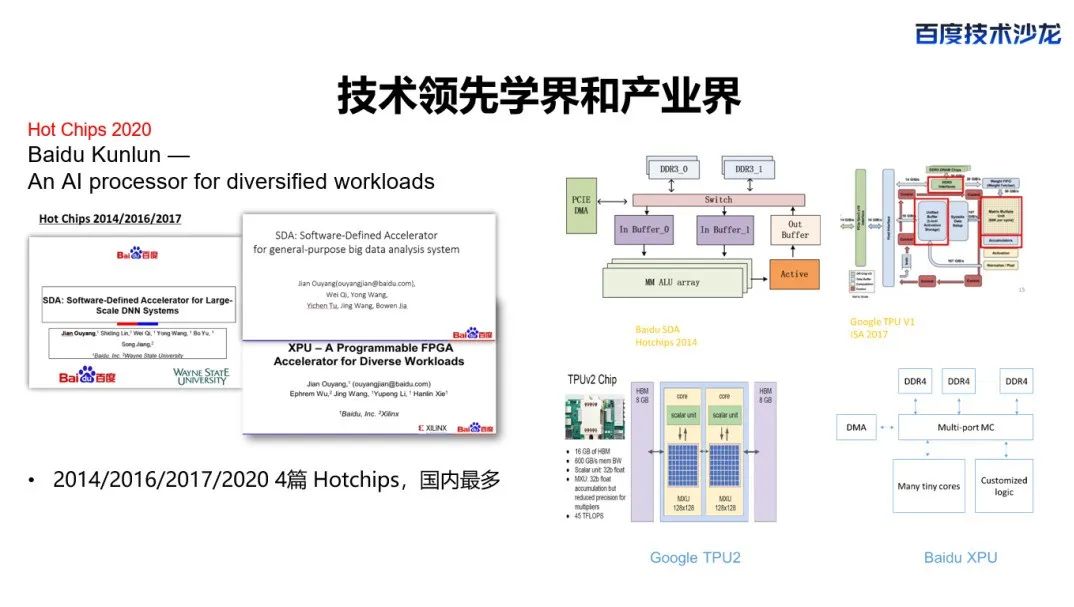

首先，从Hot Chips来看，这是一个非常顶级的芯片界会议，我们在这个会议上发表了四篇论文，也是国内同一个团队发表次数最多的记录。我也是其中几篇论文的作者之一。

从这些论文中就能够看到昆仑芯XPU整个架构迭代的思考和变化。在2014年的这篇文章中，我们提出了这个架构（图示），从今天的角度来讲，它其实是一个比较偏向定制的版本，流水线是一个非常专用的部件，所有的计算顺序一定是按照这个流水线的定义去走，同时我们设计了很多专用的buffer来支撑计算单元的计算。这个版本也是我们FPGA时代的一个雏形版本。

后面，在不断迭代的过程中，最终形成了一个更偏向于通用计算处理器的架构。可以看到（图示）这时候没有了特别多定制化的数据通路或定制的ALU组合的顺序，而是多个通用核和多个加速单元的形式，更有利于通用性跟灵活性的发挥。我们在做到这一点的同时，也保持了非常好的实际性能和效率。

当时我们在做这方面的工作时，并没有其他资料可供参考。回过头来看，谷歌也是多年之后才发表了之前的一些架构。

2017年谷歌把TPU，也相当于是AI加速芯片TPU的第一代芯片的架构披露了出来。它当时内部的思想其实和我们的想法有很多共通之处——有很多定制的流水线通路。后面，在它披露第二代TPU时，可以看到它转向了一种更加通用的计算模式。我们虽然没有了解过对方是怎么做的，但是从后面大家发表的论文来看，我们其实一直是站在国际第一梯队。我们对技术趋势的判断，对架构迭代的趋势后来也得到了科学验证，是非常符合整个发展趋势和潮流的。

接下来说一下我们是怎么去设计昆仑芯XPU架构的。

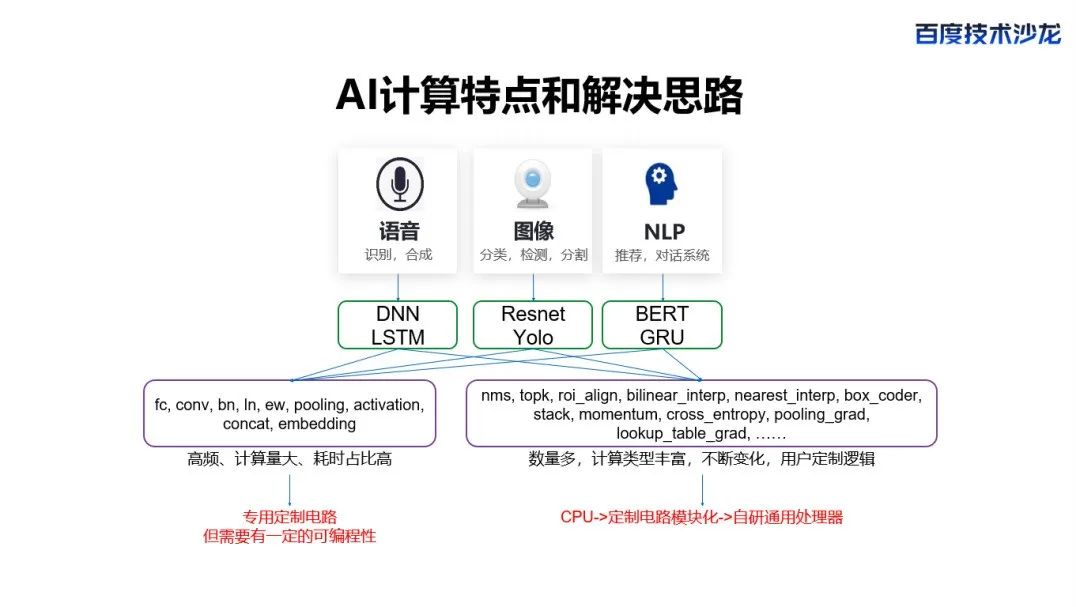

首先，从开发者或者说应用上来看，大家更多关心的是多种场景，以及它对应的模型。但是在架构设计者眼里，更多关心的是模型背后的算子。在这么多年的迭代过程中，我们把这些算子分为两大类。

第一类，出现频率非常高的，比如说像全连接、卷积、bn、ln这些，很多的神经网络中都会有，而且不仅是某一类的神经网络，比如语音、图像，它都有这种全连接层和激活。这种算子出现频率非常高、计算量大，可能抓取十多个算子，总耗时就能达到某个模型的90%以上，计算量和耗时占比都非常高。一句话来讲，这类算子的数量相对没有那么多，但它的性能至关重要。对于这部分算子，我们希望用相对专用定制的加速器的电路形式去实现，来提升整个架构的实现效率，同时它还要有一定的可编程性。比如你虽然做的是卷积，但是卷积有非常多的规模参数，比如图像的长宽高所需要的参数是非常多的，这就需要参数能够做到全部、全面、灵活的支持，所以说架构本身要有一定的可编程性。虽然可以用这种专用定制电路去提升能耗、效率或者性能，但是仍然要保留一定的可编程性。

第二类算子的特点相对来说不太好把握，数量很多。我们的芯片不仅支持推理还需要支持训练，这里面的算子就非常复杂，而且计算类型很丰富，很难总结出这部分算子的规律、特点。同时它在不断变化，每一年都会发现新的算子变种、变形，已有算子很难把这些东西cover掉，或者说很难保证未来几年之内都是这一些东西。同时甚至还有一些算子，干脆就是用户自己发明的，这些自己定制、创造出来的东西很难在芯片设计时把握清楚。

对于这部分算子，我们处理的思路也是不断迭代的。一开始思考放在CPU上，直接用CPU跟芯片协同解决这个问题。然而，一旦用CPU计算，一方面性能肯定会很差，因为它的算力不足，同时，会引入很多CPU跟AI芯片之间的通信开销，非常影响整体端到端性能的上限。

接下来我们想到运用定制电路模块化的思路，比如说搞一个电路库，每个算子有不同的电路实现，对不同的模型可以用不同的电路去组合、完成。这种思路其实在之前我们做FPGA的时候可能勉强可以，毕竟FPGA有可编程性。

但真的要做高性能自研芯片，这个思路显然是不现实的——不可能所有算子库的对应电路全都放在芯片上，这样的面积根本没法收敛。最终，我们决定做一个自研的通用处理器，用通用处理器的思路去解决这部分算法。

我们最终实现了通用AI计算处理器的昆仑芯XPU-R架构。相对CPU跟GPU，它主要的区别和优势在哪里呢？

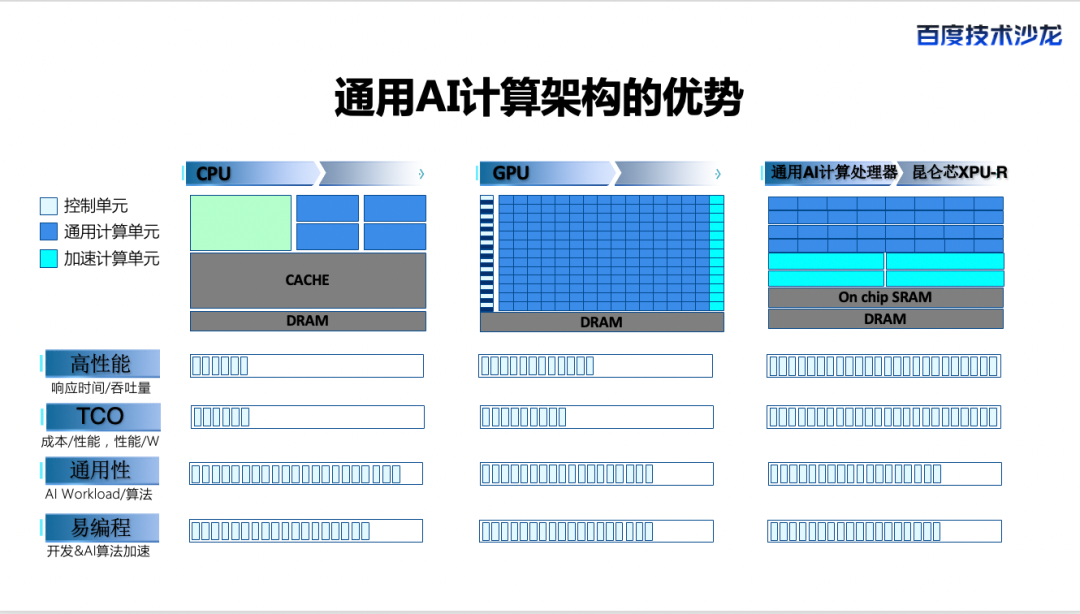

从这个图中可以很明显看出来，CPU很强调通用性及单核的性能。它用了很大一部分逻辑在控制单元的各种优化上。比如说，对这种分支跳转的优化，它有复杂的Cache结构去保证寄存器的读写效率。真正用于计算来讲，这种部件并不多，所以它的通用性、单核性能会比较好。但是在这种AI场景下，反而总体的性能或者TCO都是比较差的。

GPU相对CPU更加适合AI计算，因为它每个核里面没有那么多控制单元，它其实是把更多资源放在了计算部件上。同时，近些年来为了进一步提升GPU，也引入了一些定制单元，为了和它的架构做兼容，这些定制单元用的是小核的思路，就放了很多小的定制的计算单元。

我们的架构相对于其中这个AI计算层面来说，做得更加彻底，效率更高：

1）我们的加速计算单元的计算密度非常高，因此相对于CPU，它整体上的性能、能耗效率有非常大的提升。

2）我们不仅是做计算部分，针对AI算子的特点，我们在计算单元的周围做了很多非常精细的数据整理和处理，整个数据通路的设计非常贴合AI算子的特点，这使得我们加速计算单元这部分的整体效率非常高。

3）我们也有通用计算单元，这部分性能也非常高。我们通用计算单元内部对于一些复杂算子的处理能力，比GPU相同的计算单元更强。这也是我之前的这张PPT上讲的思路，我们用这种通用加专用的架构去解决AI计算的一些核心挑战，使得我们在高性能、TCO通用性和易编程这几个维度做到了全面的水平。

下面主要介绍一下昆仑芯2代相对于昆仑芯1代的一些特色优势。

看一下主要参数。昆仑芯2代采用7nm先进工艺，也是第一个使用GDDR6显存的AI芯片，同时实现了256 TOPS@INT8的超高算力，把功耗控制在了150W以下，和CPU之间的连接采用的是PCIe4.0的接口。

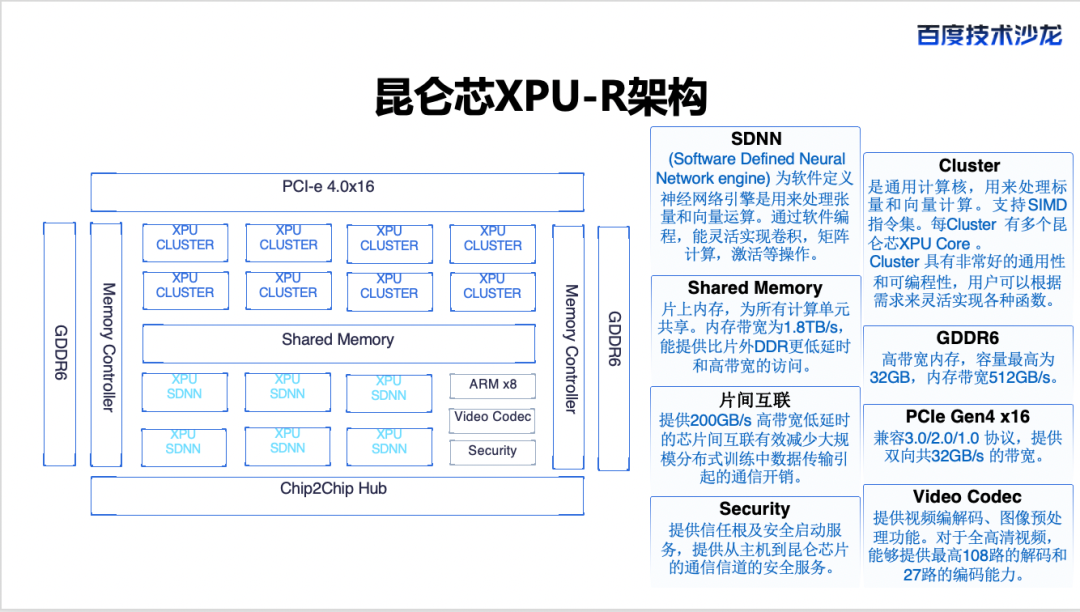

这是昆仑芯2代XPU-R架构以及它SoC上一些部件的总体框图。

可以看到多个XPU Cluster单元和XPU SDNN单元，这两部分分别对应计算加速单元、通用处理器单元。我们称SDNN为软件定义的神经网络引擎，这部分是计算加速单元，主要处理比较高频的、计算量大的张量跟向量运算，能灵活实现卷积、矩阵计算，还有激活等操作。Cluster是通用计算核，它内部是有一些标量跟向量计算，向量主要是SIMD指令集，同时每个Cluster的内部有很多XPU Core。Cluster具有很高的通用性和可编程性。整体来讲，架构本身的灵活度就可以使我们对这种XPU Cluster的编程做到非常细粒度。

除了这两大核心的计算IP之外，我们还有一些其他的SoC上的部件，包括Shared Memory。它可以提供一个软件完全显示管理的大容量的Memory，能够大幅提升带宽。还有片间互联，以及跟主机连接的PCIe的接口。同时我们还引入了Video Codec，这实际上是视频编解码以及图像预处理的功能。这可以使我们在一些图像的端到端的领域，有全场景的、端到端的计算支持。

同时，我们还有安全模块，可以提供通信通道和安全服务，实现从主机到昆仑芯芯片整体的安全机制的保护，保证所有的模型数据不被攻击者窃取。

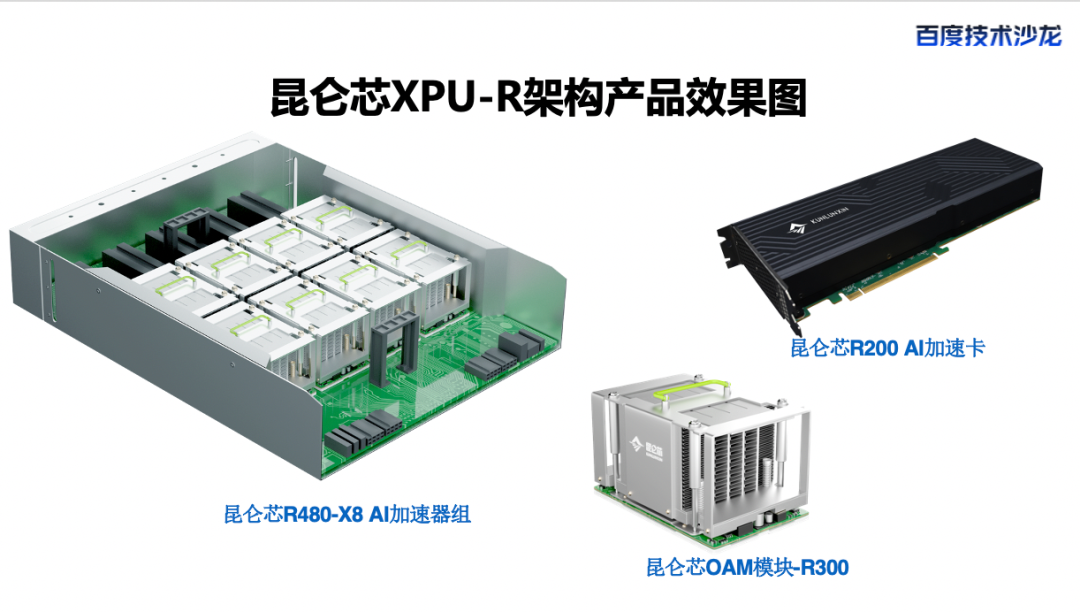

图中是我们昆仑芯XPU-R架构承载的硬件产品。无论是比较高性能的单机多卡训练场景，还是PCIe加速卡以及一些对加速卡的尺寸跟功耗要求比较严格的场景，我们都有对应的硬件产品。比如R480-X8，它内部有8块昆仑芯2代芯片，可以总体达到2P的INT8的计算能力。

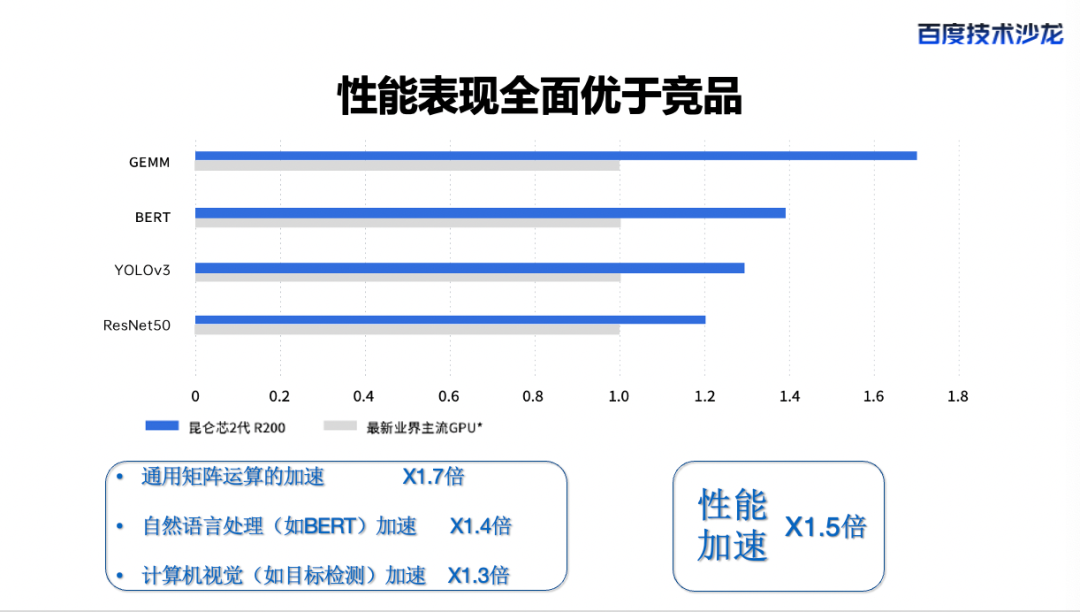

从性能上来看，我们也全面优于竞品。包括GEMM（通用矩阵乘法）、BERT（自然语言处理模型），以及图像检测和分类的两个模型，在这些模型上我们相对竞品有明显性能优势。

总结来看：昆仑芯架构在技术层面可以做到独立自主，我们的架构是完全自主设计和实现的；同时，灵活易用，我们的软件栈非常完善；最后，规模部署，我们有多个产品并且实现了两万片以上的落地案例。
